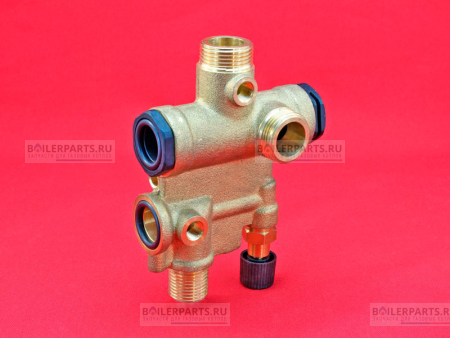

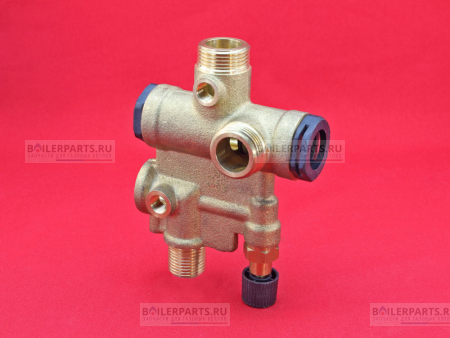

Левая гидрогруппа выхода горячей воды для котлов Zoom, Termal, Rens Td24110052
Устанавливается на модели котлов:
- Zoom Expert 18 BF
- Zoom Expert 24BF
- Zoom Expert 28BF
- Zoom Expert 32BF
- Termal
- Electrolux
- Zoom Master 18 BF
- Zoom Master 24BF
- Rens
- Grandini
В перечисленных газовых котлах может использоваться два вида гидравлики - G20 и Fugas. В зависимости от установленной гидравлики, комплектующие отличаются конструкцией и логикой работы.
На рисунке показана комплектация и расположение гидравлических узлов G20 в котлах с двумя теплообменниками.
Кратко рассмотрим устройство гидравлической системы:
➣ 3 - левая гидрогруппа выхода горячей воды - трехходовой клапан. Узел состоит из латунного корпуса, внутри которого расположены переключающие клапана, шток и втулка под электропривод трехходового клапана. В нижней части находится кран подпитки для заполнения системы отопительной водой.
➣ 5 - мотор трехходового клапана для переключения режимов работы;
➣ 12 - зажим для фиксации привода с трехходовым краном;
➣ 4 - правый блок датчика протока, с вмонтированными: предохранительным клапаном, датчиком давления воды, группой реле протока - магнитная турбинка, ось турбинки и клипса с датчиком холла.
Левый и правый блоки входа и выхода теплоносителя имеют отверстия для подсоединения к вторичному теплообменнику с помощью резиновых уплотнений.
Сбоку на корпусе гидроузла находятся два отверстия для установки погружных датчиков ntc. В зависимости от модели котла эти углубления могут быть заглушены, если в газовом аппарате используются накладные температурные датчики. Просьба сообщить при оформлении заказа, и мы самостоятельно примем меры для получения Вами нужного элемента для замены в котле.
Левую распределительную группу крайне редко приобретают в сборе. При износе каждой запасной части - ее можно приобрести отдельно для ремонта котла. При механическом повреждении корпуса, при сильной загрязненности накипью и невозможности демонтажа для замены дефектной детали иногда необходимо осуществить замену узла целиком.
Компоненты блока выхода воды:
➢ металлический корпус;
➢ кран подпитки;
➢ комплект втулок с переключающими клапанами и штоком;
➢ резиновые уплотнения 2 штуки.
Производитель: Zoom
Тип товара: Гидрогруппы
Завод производитель имеет право менять конструкцию Левой гидрогруппы выхода горячей воды для котлов Zoom, Termal, Rens Td24110052 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
