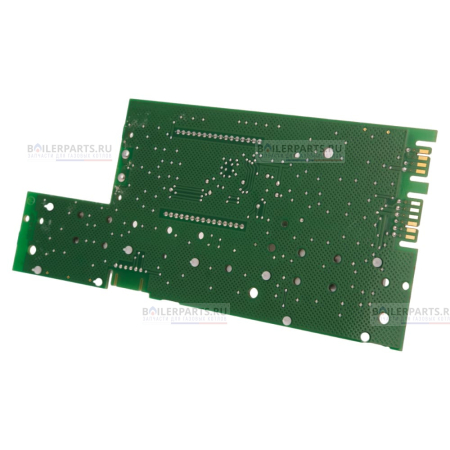

Плата дисплея 2 P2 AI для котлов Protherm Panther v.19 0020098259
Плата дисплея (интерфейса) Protherm устанавливается в котлах:
- Protherm Пантера 25 KOV (вер. 19)
- Protherm Пантера 25 KTV (вер. 19)
- Protherm Пантера 30 KTV (вер. 19)
Настенные газовые котлы с открытой камерой сгорания подключены к дымоходу с естественным отводом продуктов сгорания.
Котлы оснащены устройством, которое контролирует отвод отходящих газов.
Котлы типа KTV и KТО оснащены системой для принудительного отвода продуктов сгорания в дымоход.
Реле давления газо-воздушного тракта, встроенное в котел, контролирует поток отходящих газов и в случае отказа вентилятора или засорения дымохода работа котла будет остановлена.
Соответственно котлы Panther (Пантера) 12KTO v.19, 25KTV v.19, 30KTVR v.19 – турбированные версии котлов.
Плата дисплея 2 P2 AI одинаковая на турбированные и на дымоходные версии котлов.
Плата дисплея Protherm Panther (Пантера) Basic 2 P2 AI включает в себя:
- кнопки регулировки температуры горячей воды;
- кнопки регулировки температуры отопления;
- кнопка Reset;
- жидкокристаллический дисплей;
- кнопка Mode.
Перед осуществлением замены платы интерфейса котла Protherm Panther (Пантера) необходимо отключить электропитание и заменить плату интерфейса на новую.
При включении питания интерфейс нормально загорается, а потом на протяжении 5 следующих секунд осуществляет перезагрузку котла. В этот момент выполняется репликация параметров с главной платы в интерфейс. С этого момента котел полностью функционален. Если при включении электропитания на дисплее появляется неисправность F.70.
F.70 – это указание на неисправность может появляться если пытаться заменить плату интерфейса платой, предусмотренной для другого котла из той же гаммы котлов. Также это указание на неисправность может появиться, если плата интерфейса или главная плата, используемая для SAV, уже использовалась на другом котле или же заменялась одновременно.
В таком случае платы потеряли их конфигурацию SAV и код изделия должен быть введен вручную согласно процедуре представленной ниже для котлов Panther:
- Держать нажатой более 7 секунд кнопку Mode.
- Ввести код доступа 35 с помощью кнопок + или – (Горячее водоснабжение).
- Подтвердить нажатием на кнопку Mode.
- Перемещаться в меню с помощью кнопок + или – (Горячее водоснабжение) до появления диагностики кода 93.
- Изменить величину кода изделия с помощью кнопок + или – (Отопление) для ввода кода, соответствующего коду, представленном в таблице. Если представленная величина уже соответствует правильному коду изделия, необходимо её заменить, а потом вернуться к первоначальной величине. Действие подтверждения кода изделия осуществляется только через 3 секунды при условии его изменения.
- Далее интерфейс выполняет перезагрузку информации котла.
Производитель: Protherm
Тип товара: Платы управления
Завод производитель имеет право менять конструкцию Платы дисплея 2 P2 AI для котлов Protherm Panther v.19 0020098259 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
