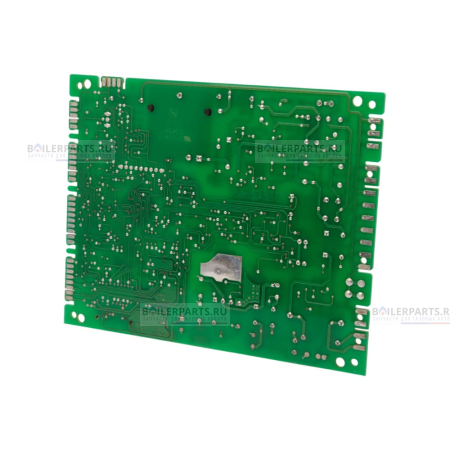

Плата управления для котлов Demrad Kalisto HK D/BK D 3003201360.
Обратите внимание котлы Demrad Kalisto могут иметь разную панель управления: лампочки индикации и жидкокристаллический дисплей.
Электроника котлов Kalisto состоит из электронной платы, которая включает в себя модуль управления розжигом, обеспечивает прямой розжиг горелки и контроль пламени при постоянном контроле подачи газа.
Не зависимо от панели управления и задействованных дисплея или платы индикации - основная плата управления остается неизменной.
На новых платах управления используется система SMPS (Switch Mode Power Supply), что позволяет работать в более широком диапазоне напряжения. Меньше нагревается, и благодаря наличию импульсного трансформатора плата менее чувствительна к перепадам напряжения.
Не на всех электронных платах котлов Kalisto есть регулирующие потенциометры и переключатели (только в версиях с аналоговой панелью управления).
Рассмотрим детальней панель управления для разных модификаций котлов Demrad Kalisto.
Вход в сервисное меню и изменение настроек котла осуществляется с помощью трех ручек регулировки на передней панели.
Для того чтобы зайти в сервисное меню необходимо ручку Вкл./Выкл. режима "Зима"/"Лето" переключить три раза из положения "0" в положение "Зима".
В моделях с аналоговой панелью управления горят две первые лампочки, на ЖК дисплее цифра "01".
Для изменения параметров настройки нужно изменить положение ручки регулятора режима "Зима"/"Лето".
Система индикации панели управления котлов Demrad Kalisto:
-
ON – индикатор сети (зеленая).
-
Индикация температуры (гвс / отопление).
-
Индикация неисправности (мигает красная лампочка).
-
Котел включен - зеленая лампочка режима ожидания горит, показывая, что электричество подается на электронную плату.
-
Температура горячей воды, поступающей из котла, отображается красными индикаторными лампочками справа от индикатора режима ожидания (минимальный режим) до крайнего правого индикатора (максимальный режим).
-
Блок управления котлом BK/HK D 120/124/130 с базовой модификацией имеет встроенную функцию определения неисправности посредством световых диодов. В случае возникновения неисправности загорается и начинает мигать соответствующая красная индикаторная лампочка.
-
В случае перебоев в подаче газа или неисправности горелки зажигается крайняя правая красная индикаторная лампочка или при перегреве системы зажигается вторая справа красная индикаторная лампочка, работа котла блокируется. Для перезапуска котла после устранения неисправность необходимо установить функциональный переключатель в положение «О», после чего, выждав несколько секунд, вернуть его в прежнее положение («ЗИМА» или «ЛЕТО»).
В моделях ВК (HK)D c полуцифровой модификацией на дисплей выводится температура воды, подаваемой в систему отопления и ГВС, новые значения температуры воды (при переустановке температуры путем вращения ручки потенциометра), давление воды в системе и следующие коды возможных неисправностей:
При подключении котла необходимо строго соблюдать полярность. Если полярность не соблюдена, котел может работать, но через некоторое время могут возникнуть неисправности в электронной плате.
Устанавливается в модельном ряде котлов:
Demrad:
- Demrad Kalisto HK D/BK D;
- BK D 120 CE;
- BK D 124 CE;
- BK D 130 CE;
- BK D 220 CE;
- BK D 224 CE;
- BK D 230 CE;
- HK D 120 FE;
- HK D 124 FE;
- HK D 130 FE;
- HK D 220 FE;
- HK D 224 FE;
- HK D 230 FE.
ВК - котлы с открытой камерой сгорания; Котел с естественным газоотводом (камера сгорания открыта).
НК - котлы с закрытой камерой, турбированные версии.
120 / 220 Номинальная мощность котла – 20 кВт;
124 / 224 Номинальная мощность котла – 24 кВт;
130 / 230 Номинальная мощность котла – 30 кВт.
Маркировка:
- Honeywell CS0223E - LS;
- Model: SMCOK01.
Производитель: Honeywell
Тип товара: Платы управления
Завод производитель имеет право менять конструкцию Платы управления для котлов Demrad Kalisto HK D/BK D 3003201360 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
