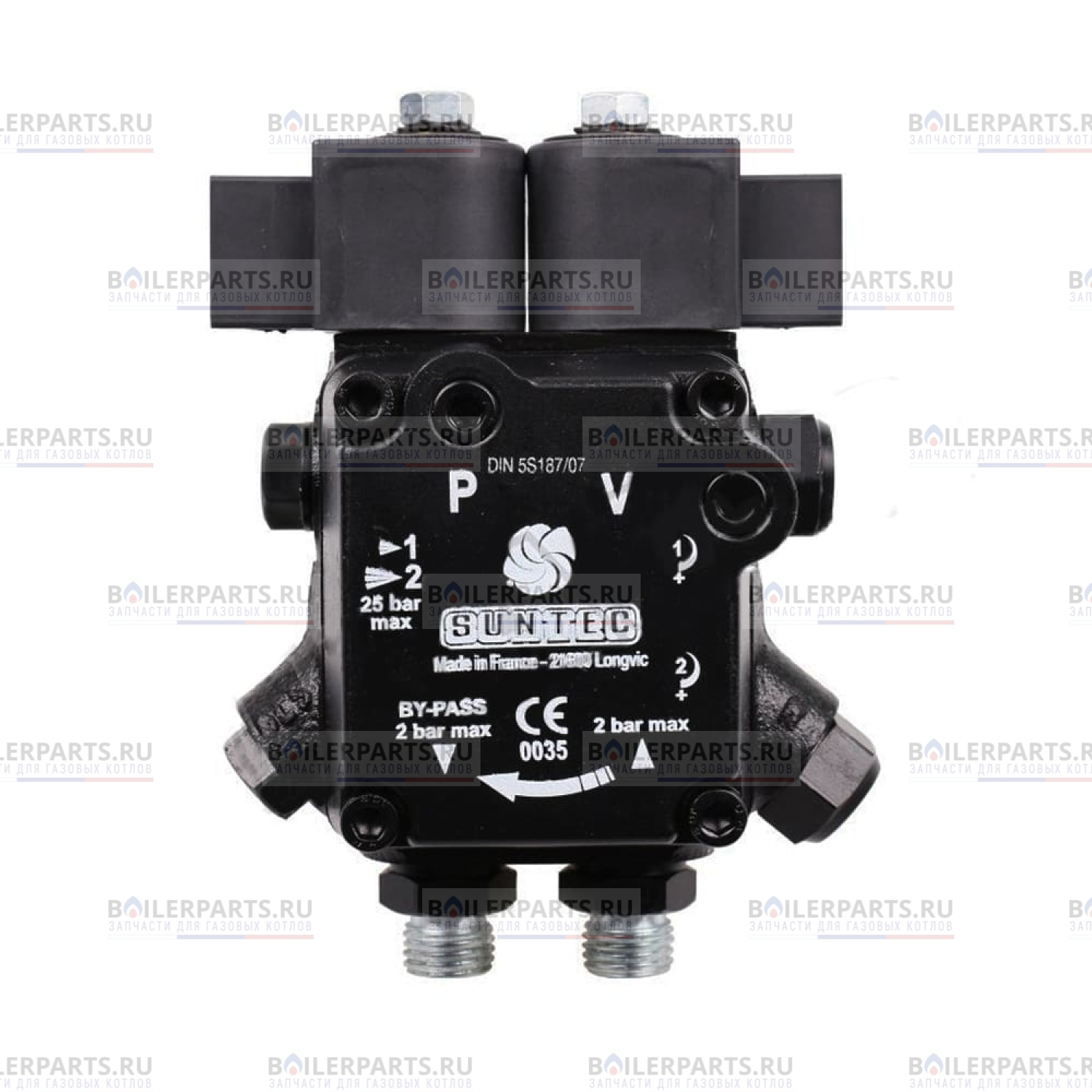

Насос Suntec AT2 75 C 9583 4P 0700 для горелки Elco 13016918
Насос служит для оснащения дизельных горелок с двумя ступенями регулирования мощности и одной форсункой. Дизельное топливо нагнетается под давлением до 25 бар.
Отличие серии АТ2:
- 2 режима давления и 1 форсуночная линия;
- для перекачивания дизельного топлива;
- для одно- или двухтрубного подключения.
Конструкция и особенности
Дизельный насос собран в компактном корпусе, который защищает рабочий узел от внешних воздействий и грязи. На входе потока смонтирован сетчатый фильтр на 150 мкм, благодаря которому исключается ранний износ и заклинивание шестеренчатого механизма. Для дополнительной защиты форсунки после насоса рекомендуется установить отдельный фильтр.
Для работы в 2-х режимах давления (низкое/ высокое) насос оснащен двумя регулировочными клапанами и двумя э/м клапанами, Один электромагнитный клапан с запирающей функцией размещен в форсуночной линии, второй предназначен для переключения между низким и высоким давлением.
Особенности и основные параметры:
- для работы с топливом вязкостью 2-12 сСт;
- производительность – 108 л/ч (11 бар/ 5 сСт);
- диапазон давления подачи топлива 8-25 бар, базовая настройка – 9 и 22 бар;
- допустимая температура перекачиваемого топлива 0...+60 °C;
- стандартное втулочное присоединение ∅ 32 мм;
- пылевлагозащита по стандарту IP 54 по EN6052;
- резьбовые отверстия для присоединения к трубе всасывания/ возврата;
- стандартные порты для подключения приборов: манометра и вакуумметра;
- автоматический сброс излишнего воздуха в 2-трубных установках;
- входное/ выходное давление – до 2 бар.
Вариативность установки
Насос для горелки Elco AT2 75 C 9583 4P 0700 может устанавливаться в однотрубные и двухтрубные системы. На заводе в отверстие байпасной линии смонтирована заглушка байпаса для 2-трубного подключения. При однотрубной конфигурации эту заглушку необходимо заменить на стальную с шайбой, полностью закрыв канал возврата топлива.
Устанавливается на следующие модели:
- Elco
Производитель: Suntec
Тип товара: Циркуляционные насосы
Завод производитель имеет право менять конструкцию Насоса Suntec AT2 75 C 9583 4P 0700 для горелки Elco 13016918 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
