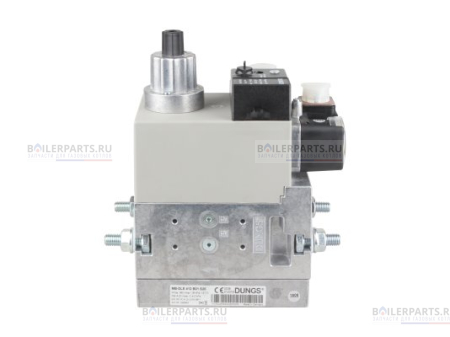

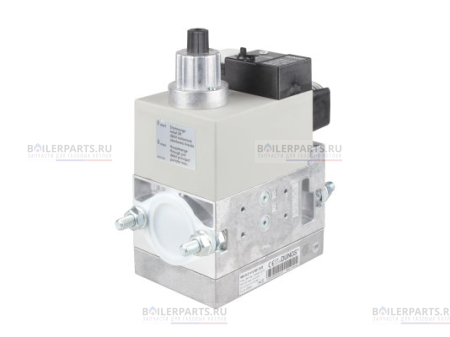

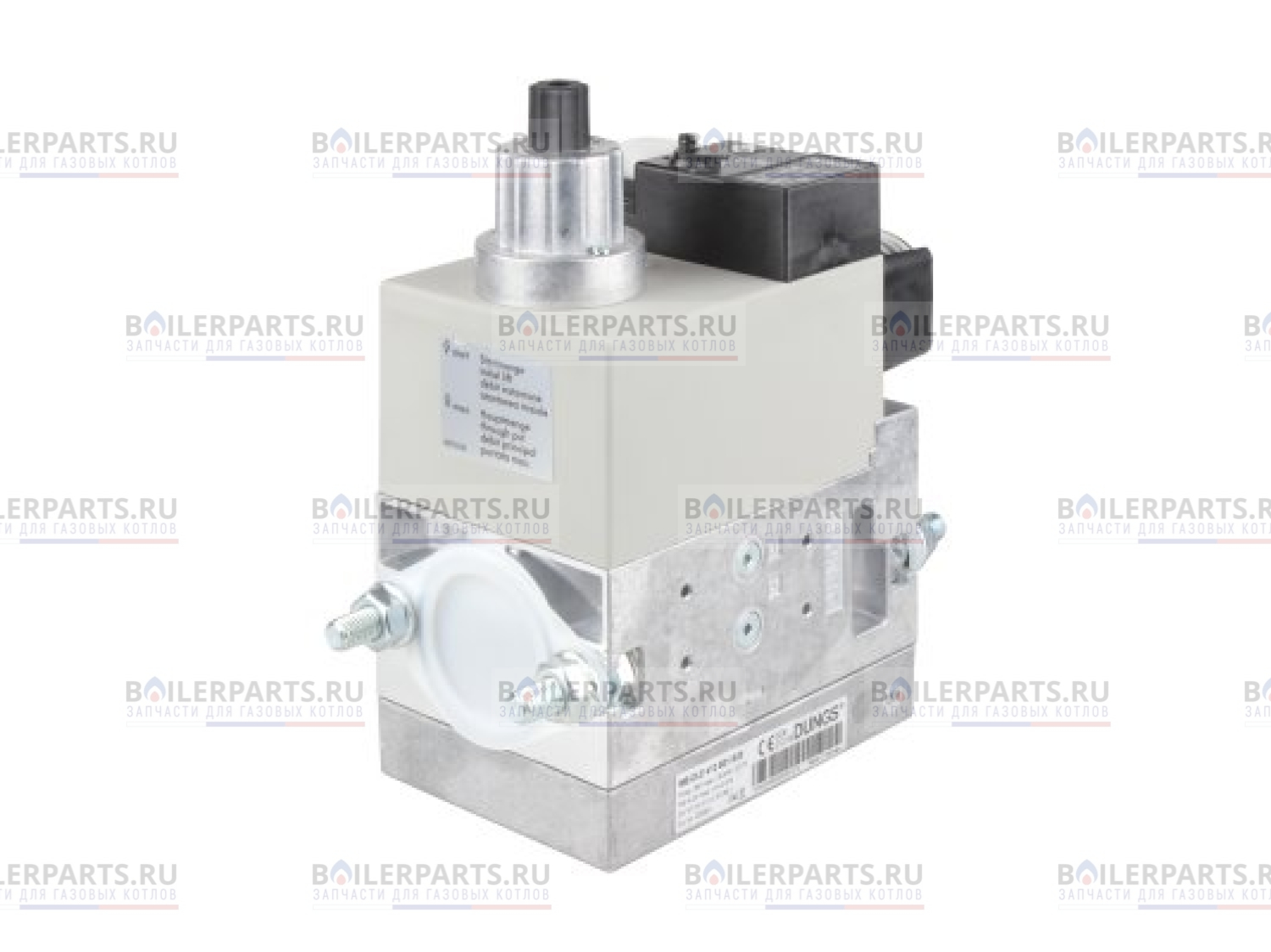

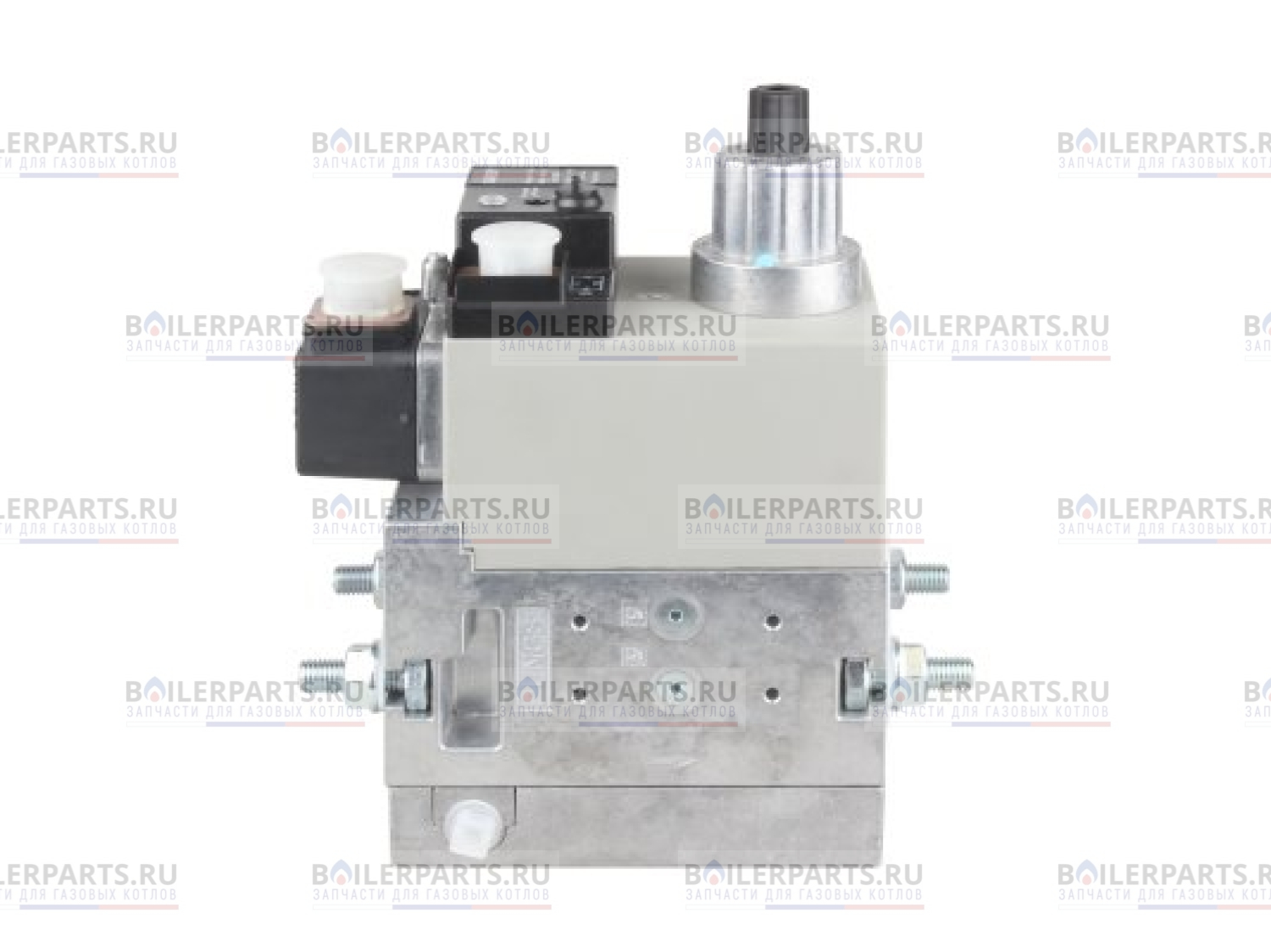

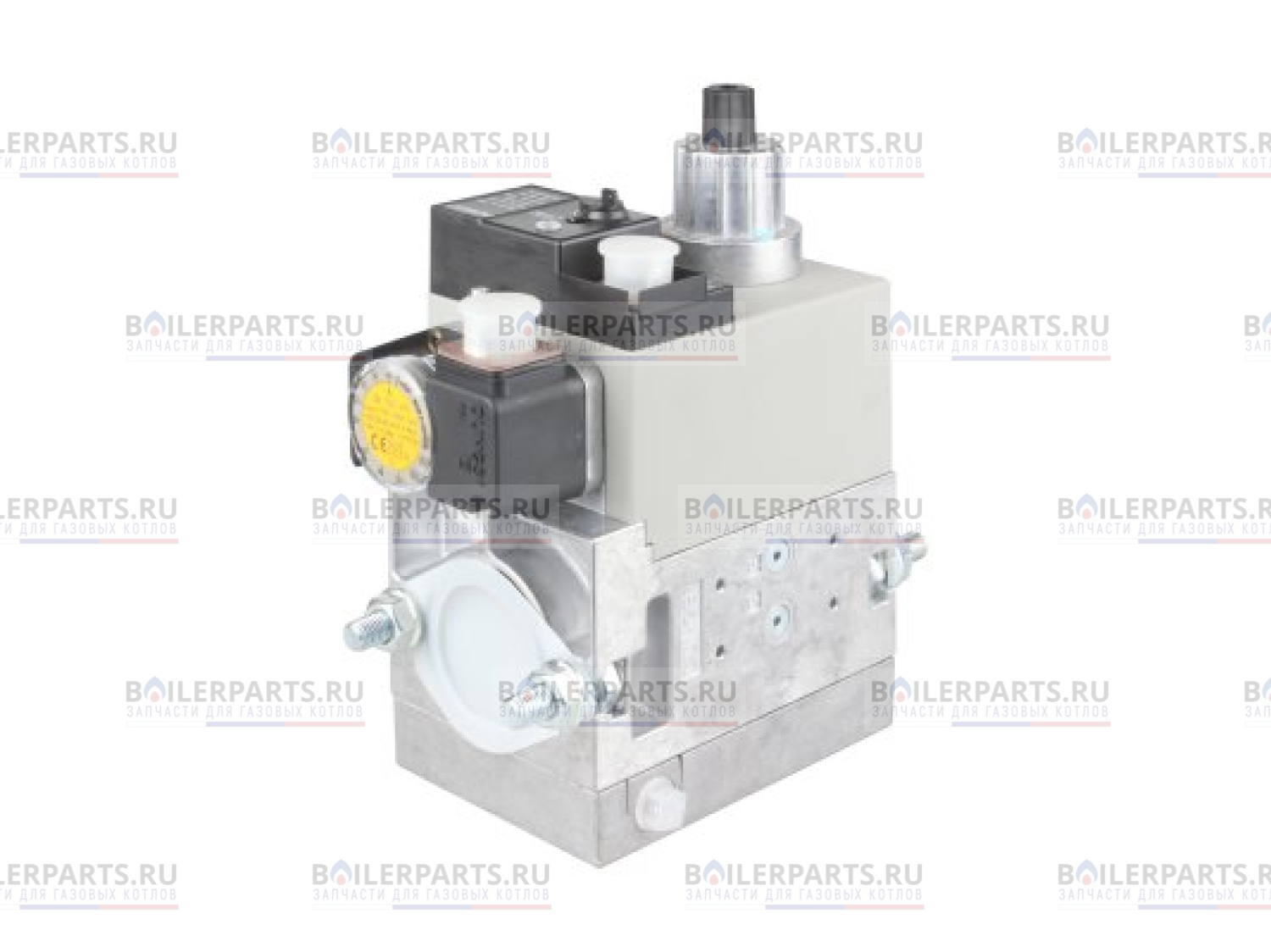

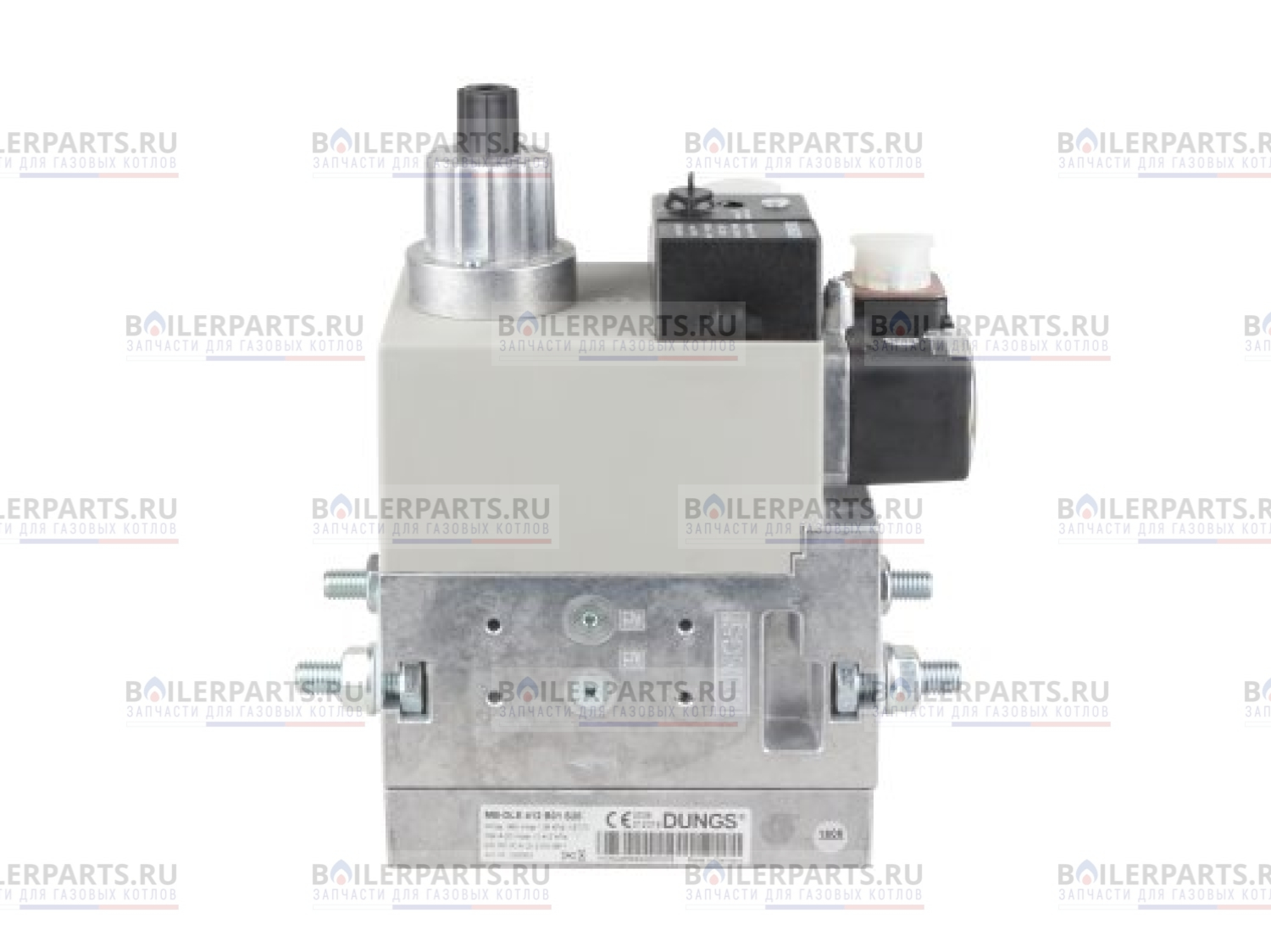

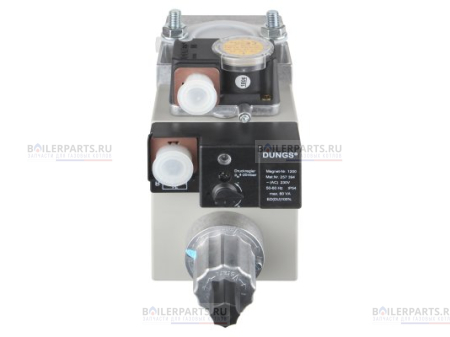

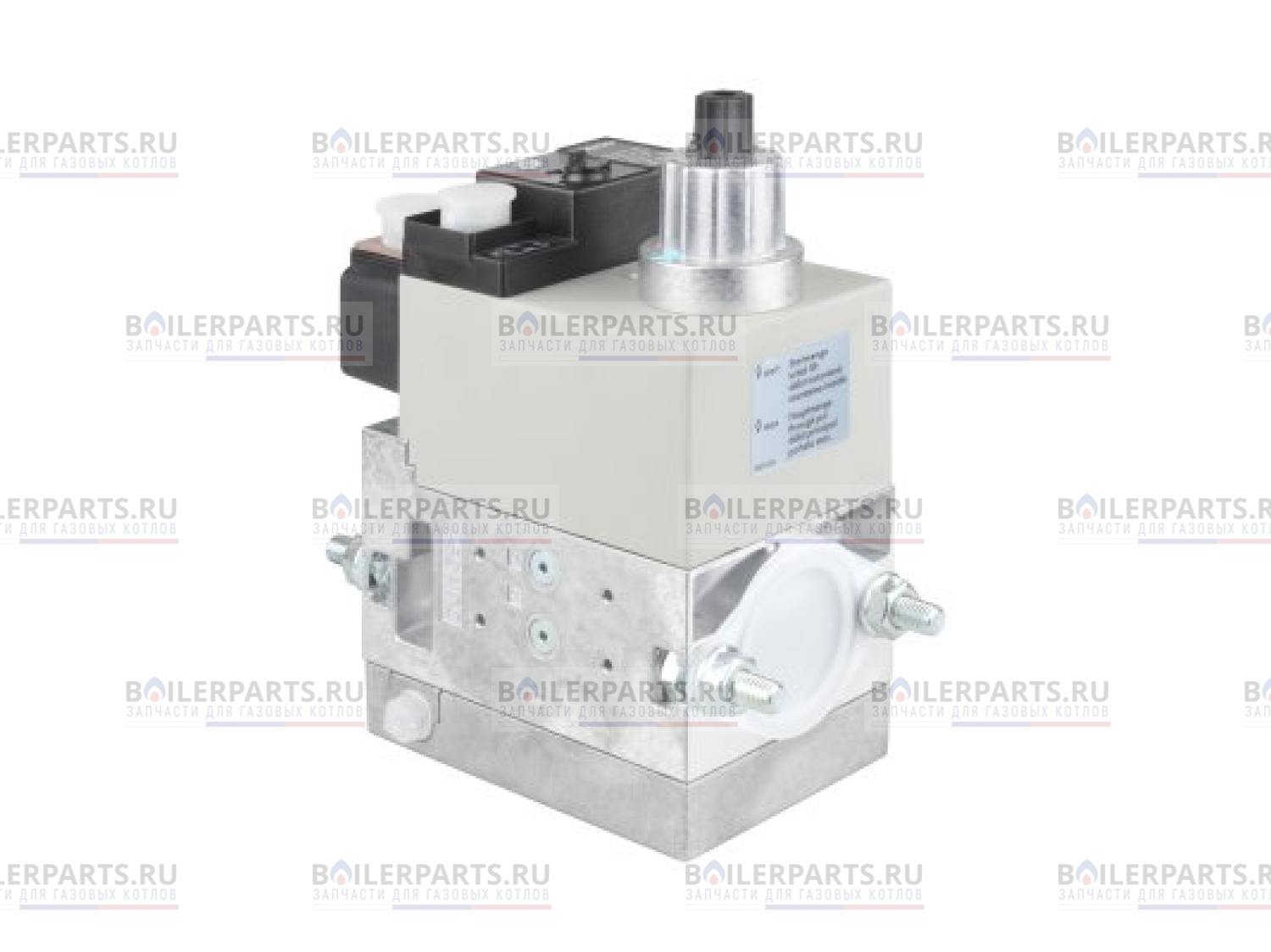

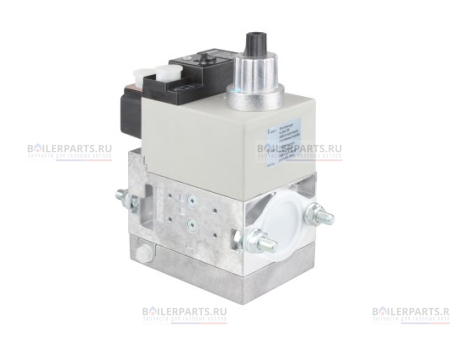

Газовый мультиблок Dungs MB-DLE 412 B01 S20 для котлов Elco 13020503
Универсальное решение для комплектации одноступенчатых газовых горелок. В едином компактном корпусе реализована газовая линия с высокой пропускной способностью. Удобство монтажа определяет резьбовое соединение. Мультиблок обеспечивает высокоточную регулировку выходного давления.
Газовая линия объединяет следующие устройства:
- фильтр для отсеивания посторонних примесей;
- регулятор с предварительной настройкой давления;
- 2 электромагнитных клапана А-класса;
- реле давления GW 150 A5.
Для полноценной комплектации требуется докупить резьбовые фланцы и штекеры.
Важно! При использовании мультиблока в установках сжиженного газа, нижний температурный порог ограничен 0°С.
Особенности конструкции:
- Основным рабочим узлом является регулятор давления. Его задача – точное регулирование выходного давления для стабильной работы горелки.
- Электромагнитные клапаны имеют совместное управление, что способствует надежной работе мультиблока и всей котельной установки. Закрытие клапанов выполняется быстро, открытие – быстро для первого, медленно – для второго клапана. Дроссель на клапане V2 отвечает за регулировку главного потока газа.
- Использование двойного седла увеличивает пропускную способность мультиблока.

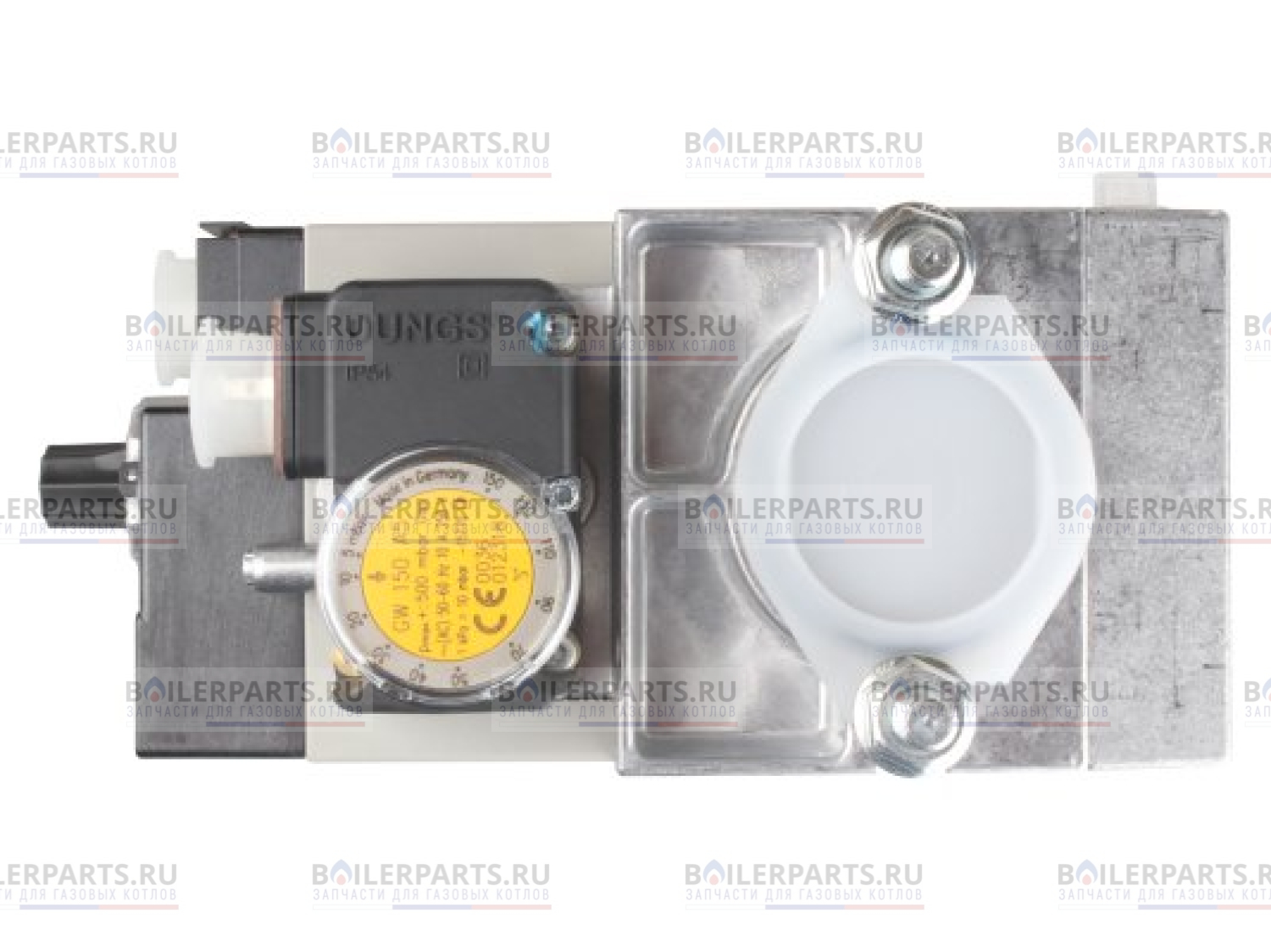

- Смонтированный на корпусе датчик реле давления контролирует уровень минимального давления на входе.
- Газовый мультиблок DUNGS оснащен внешним запальным отводом. На корпус модуля могут монтироваться дополнительные устройства для реализации индивидуальных решений.
- Электрические компоненты заизолированы от проникновения пыли и мелких брызг (стандарт IP 54).
Монтаж и условия эксплуатации:
- Монтаж газовой линии выполняется на вертикальные (магнитом вверх) или горизонтальные трубопроводы. Доступно также промежуточное положение при установке. Для соединения с системой используются резьбовые фланцы 3/4"-1 1/4" (стандарт ISO 7/1). При подключении мультиблока можно выполнить настройку скорости открытия ЭМ клапана V2.
- Перед блоком требуется установить отдельный фильтр. Штатный фильтр нужно систематически менять при загрязнении. Для его извлечения и установки нет необходимости демонтировать арматуру.
Преимущества:
- высокая пропускная способность;
- безопасная эксплуатация газового котла;
- высокоточное регулирование давления и плавный пуск газа;
- корректировка режима подачи газа;
- стандартный фильтр для удаления загрязнений;
- удобство подключения на резьбовые фланцы;
- возможность установки в горелки многих брендов;
- надежная изоляция электродеталей (степень защиты IP 54);
- небольшие габариты;
- возможность дополнительного оснащения.
Устанавливается на модели котлов:
- Ecoflam
- Elco
Производитель: Dungs
Тип товара: Газовый мультиблок
Завод производитель имеет право менять конструкцию Газового мультиблока Dungs MB-DLE 412 B01 S20 для котлов Elco 13020503 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
