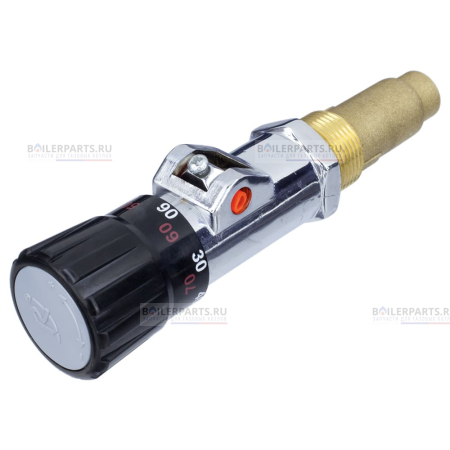

Термостатический регулятор тяги Regulus RT3 для твердотопливного котла 8486.
Регулятор действует без подпитки электрическим током, термостатический элемент поддерживает заданную температуру нагревательной воды, выходящую из котла, на величине, настроенной на кнопке, для чего открывает или закрывает клапан подачи воздуха сгорания и тем самым увеличивает или уменьшает мощность котла.
Корпус и погружная гильза из никелированной латуни МS 58, съемная погружная гильза позволяет заменить регулятор не опорожняя систему, два реверсивно функционирующих термоэлемента, рукоятка из ударопрочной пластмассы, рычаг и цепь из стали, пружина из нержавеющей никель-хромовой стали.
Характеристики:
- Макс. ход: 60 мм
- Макс. темп. воды: 120 °С
Монтаж:
- Регулятор тяги может быть смонтирован на котле вертикально или горизонтально.
- При горизонтальной установке фиксирующий винт (12) должен находится сверху и температура считывается по красной шкале на рукоятке. При вертикальной установке винт (12) должен находится сзади, смотря на фронтальную поверхность котла, а температура считывается по желтой шкале.
- Для экономии упаковки регулятор тяги поставляется со снятым рычагом (9), который при монтаже следует укрепить в желаемом положении фиксирующим винтом (12).
- Необходимо проконтролировать, что винт затянут на плоской поверхности рычага.
- Следует обратить внимание, что крепления цепи (10) на рычаге (9) и воздушной заслонке котла находились на вертикальной линии относительно друг друга.
- После монтажа регулятора тяги оставить нижний конец цепи свободно висящим. Его следует прикрепить к заслонке только при настройке регулятора.
Настройка:
- Обратить внимание на то, чтобы воздушная заслонка не повреждалась на всей длине своего хода.
- Вращением рукоятки (1) установить желаемую температуру (красная шкала при горизонтально установленном регуляторе, желтая шкала — при вертикально установленном регуляторе).
- Нагреть котел до желаемой температуры, контролируя температуру по котловому термометру.
- Как только температура достигнет установленной, накинуть цепь (10) на воздушную заслонку.
- Цепь должна быть хорошо натянутой (свободный ход макс. 1мм).
- После настройки зафиксировать рукоятку винтом (11).
Производитель: Regulus
Тип товара: Регуляторы тяги, термостаты, датчики
Завод производитель имеет право менять конструкцию Термостатического регулятора тяги Regulus RT3 для твердотопливного котла 8486 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
