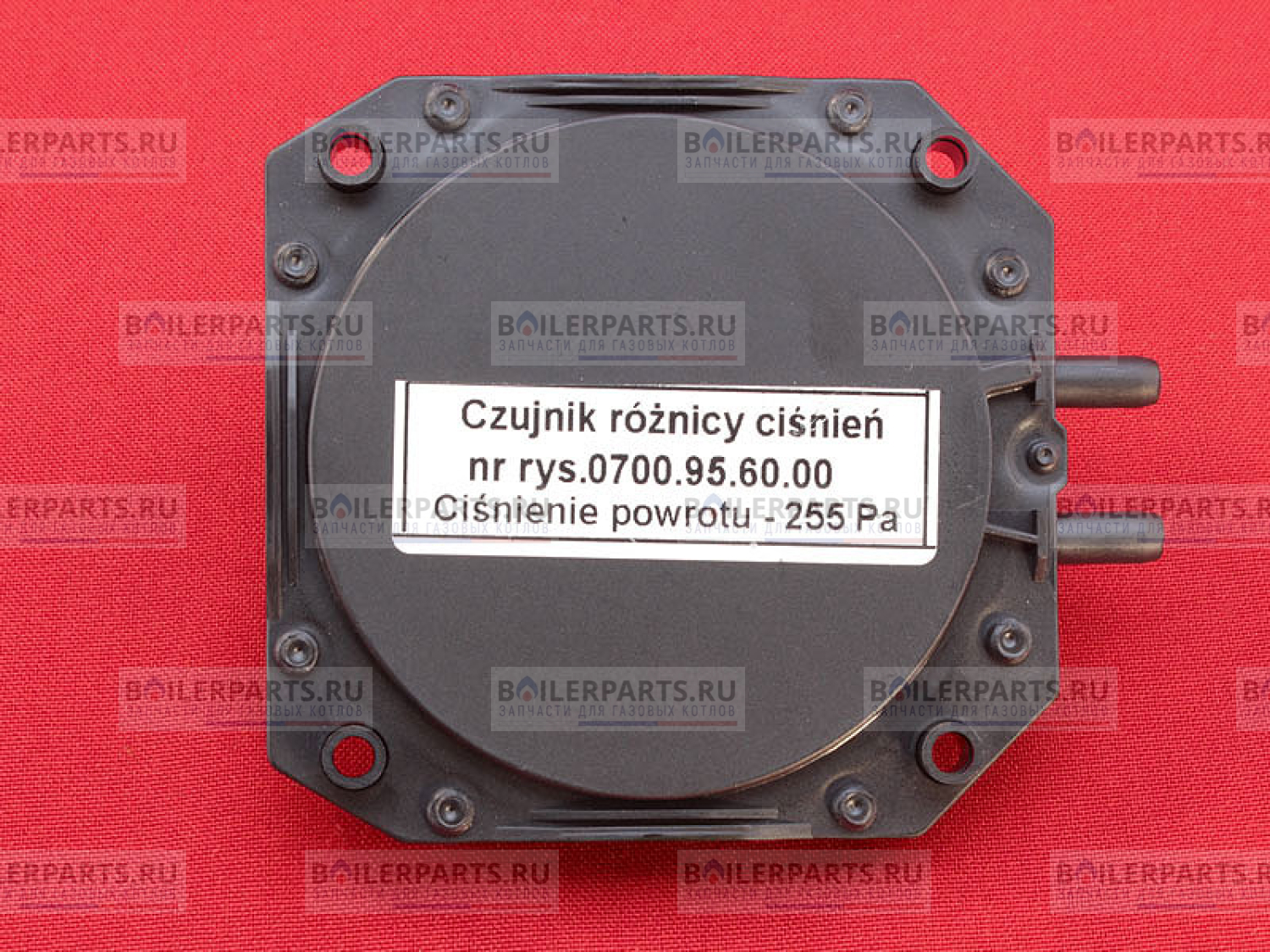

Реле давления воздуха Kromschroder 255 Pa для котлов Termet MiniMax Dynamic Turbo 0700.95.60.00
Прессостат (реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления.
Помимо этого, прессостат дает разрешение на работу горелки.
Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трехконтактный микропереключатель. Y-образная трубка служит для отвода конденсата.
В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный).
Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.
Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микропереключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени.
После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).
Датчик давления воздуха Kromschroder подходит ко всем турбированным котлам Termet.
В зависимости от мощности вентилятора определяется диапазон чувствительности устройства по контролю дымоудаления.
Чтобы правильно подобрать прессостат, нужно знать на какую разницу работал изначально установленный с завода датчик разности давления.
Проверить на выключенном аппарате давление, при котором происходит переключение контактов.
- А – винт регулирования давления.
- B – наконечник для измерения избыточного давления.
- С – наконечник для измерения вакуумметрического давления.
Как купить прессостат котла Термет абсолютно точно?
Необходимо убедиться в 100% поломке устройства, проверив все компоненты камеры дымоудаления.
Заказ осуществить с сопоставлением:
- модели и версии котла - оцифрованная маркировка;
- год выпуска при необходимости;
- визуальный осмотр на совпадение маркировок по измерительному диапазону газового реле.
Устанавливается на моделях котлов:
- Termet Minimax Dynamic Turbo GCO-DP-21-03-24/24.
Характеристики датчика дымовых газов котла Termet:
- Трехконтактное электрическое подсоединение;
- Замыкание контакта при 255 Pa;
- Максимальное рабочее давление 5000 Pa.м.
Производитель: Termet
Тип товара: Прессостат, реле давления воздуха
Завод производитель имеет право менять конструкцию Реле давления воздуха Kromschroder 255 Pa для котлов Termet MiniMax Dynamic Turbo 0700.95.60.00 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
