Реле давления воздуха для котлов MoraTop st50126
Реле давления воздуха - это датчик, который служат для контроля перепада давления воздуха в системах вентиляции.
Прессостат (реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления.
Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трехконтактный микропереключатель.
Y-образная трубка служит для отвода конденсата.
В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой - давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный).
Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.
Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микропереключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).
Устройство отрегулировано таким образом, что:
- при нормальном давлении приточного воздуха и продуктов горения, мембрана замыкает первую группу контактов, эта цепь включена в общую электрическую цепь всего котла – оборудование работает в штатном режиме, зажигается горелка и включается контроль пламени;
- при нарушенном дымоудалении, мембрана сдвигается от нормального положения под действием разрежения, замыкая другую группу контактов, активируя дежурный режим работы котла и выдавая сообщение об аварии.
Применяется на фильтрах, вентиляторах, рекуператорах, охладителях.
Устанавливается на моделях котлов:
- Moratop 5106-5117;
- Moratop Sirius.

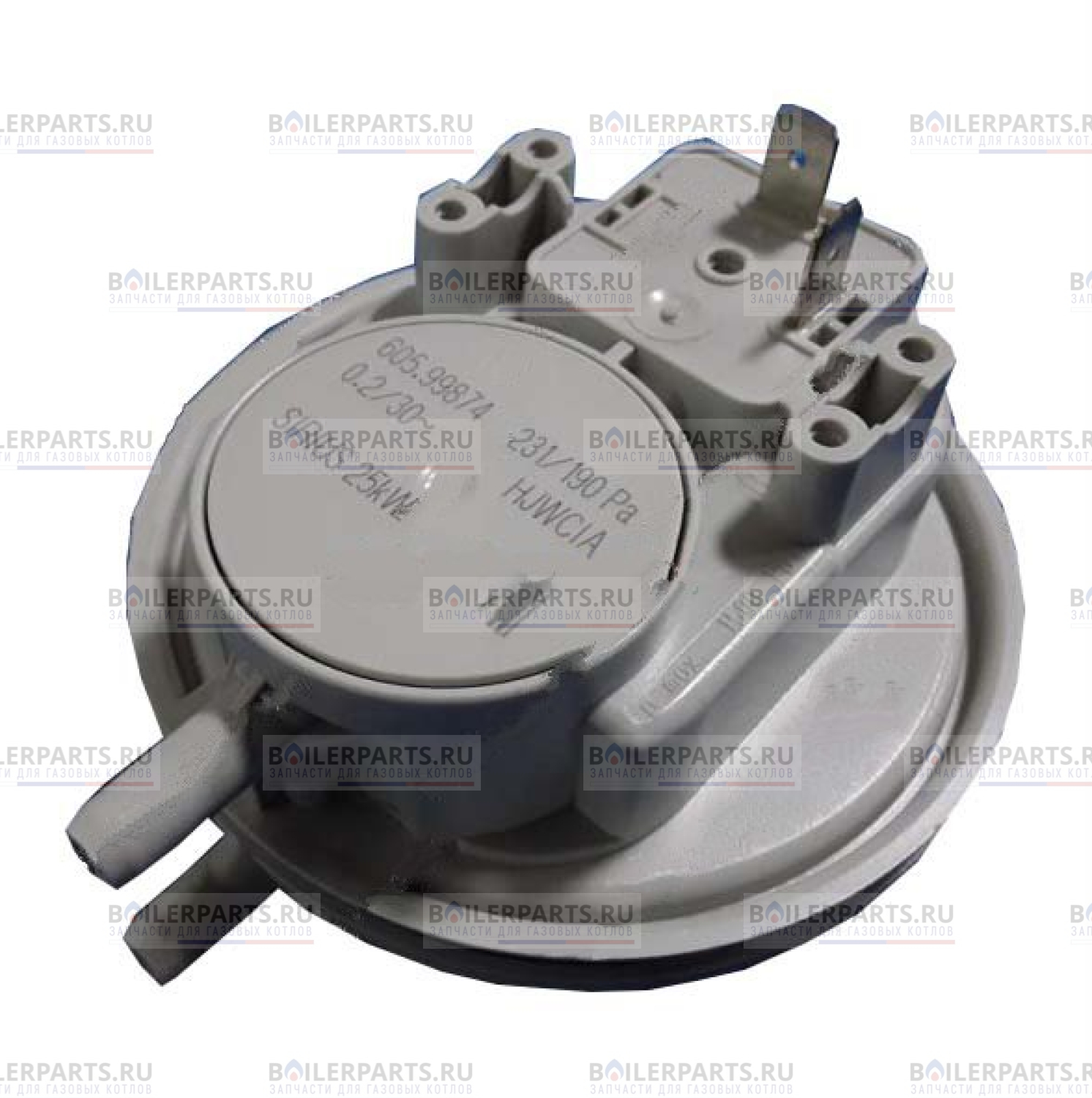

Маркировка товара:
- 605.99874;
- 0.2/30~;
- 231/190 Pa;
- HJWCIA;
- Sirius 25kW.
Производитель: Moratop
Тип товара: Прессостат, реле давления воздуха
Завод производитель имеет право менять конструкцию Реле давления воздуха для котлов MoraTop st50126 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
