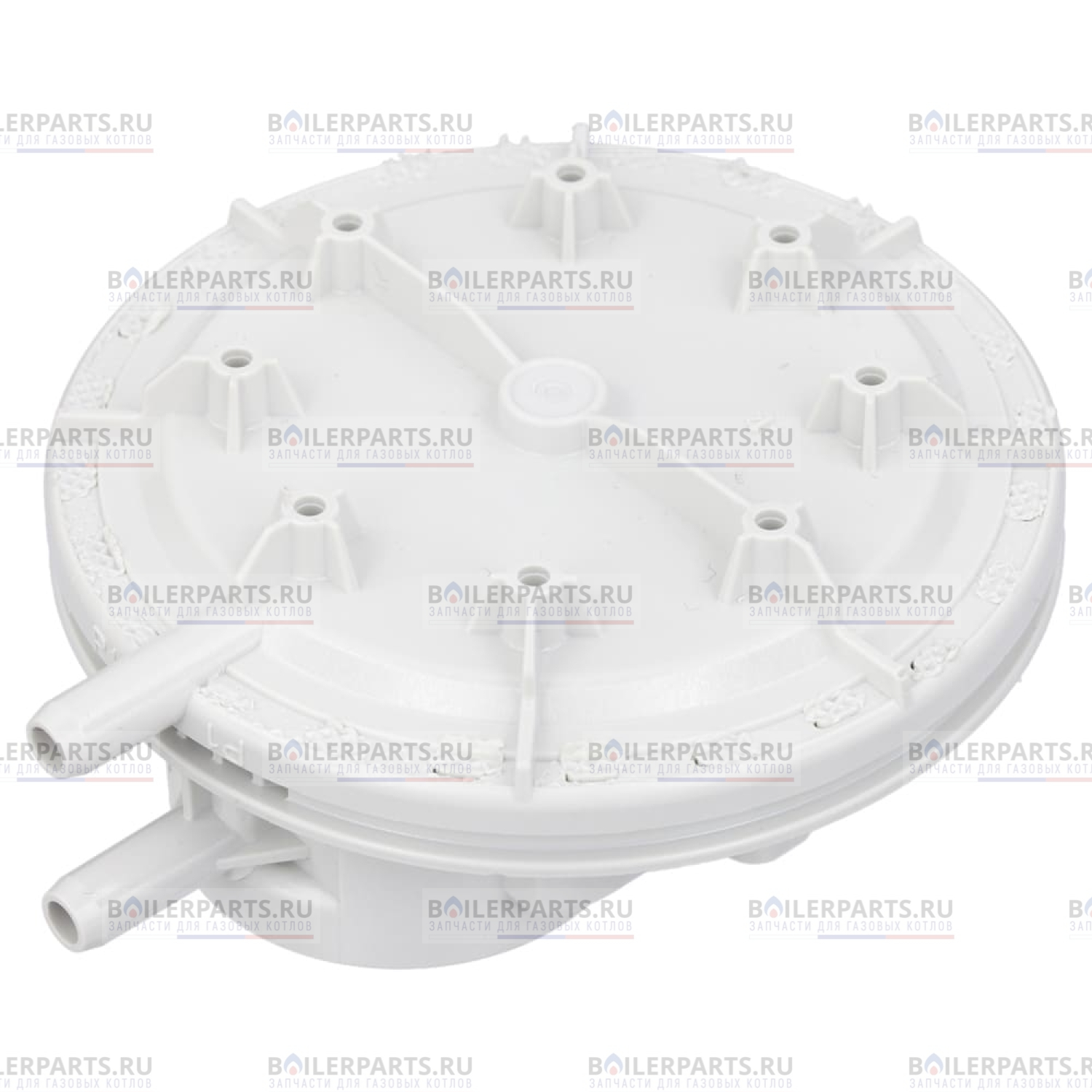

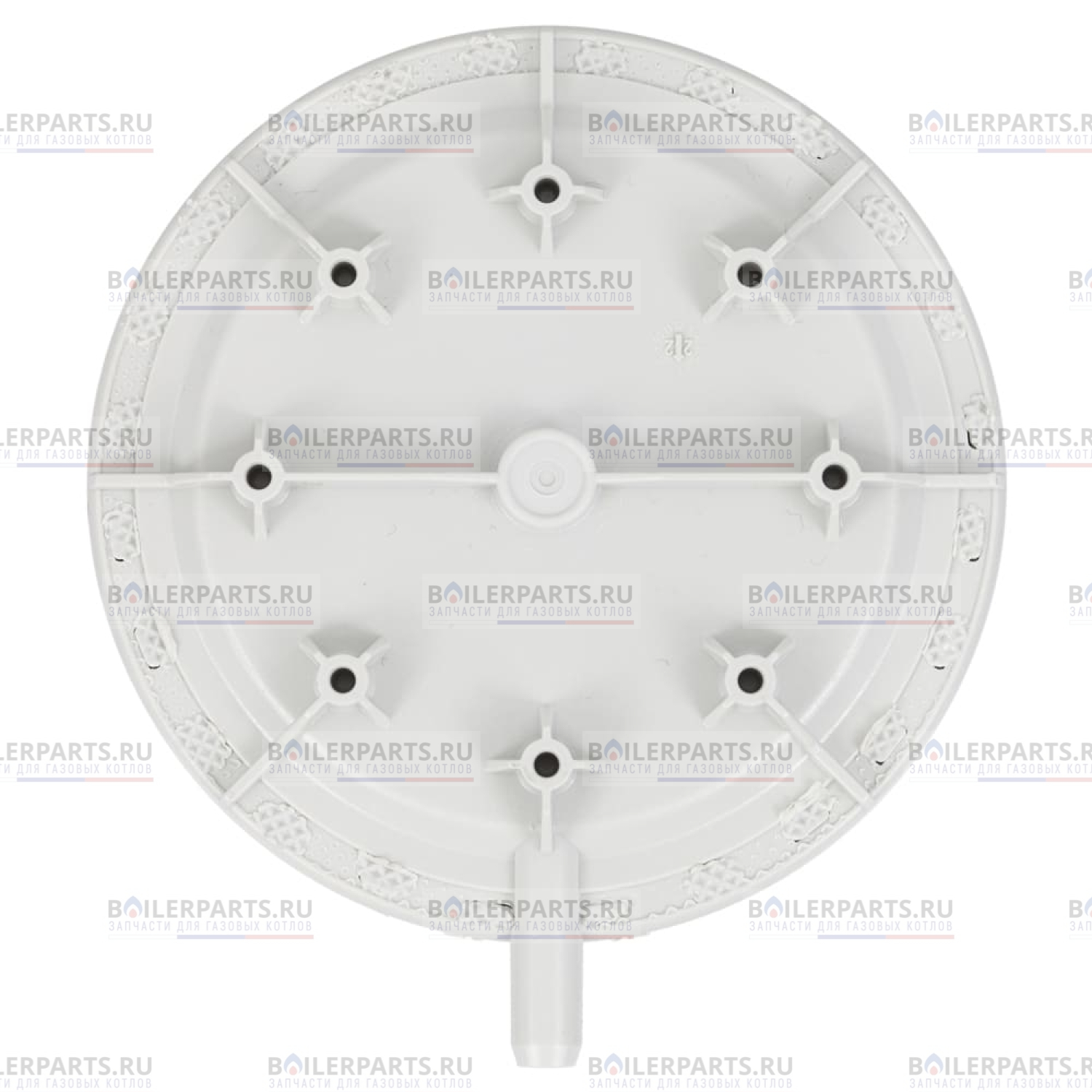

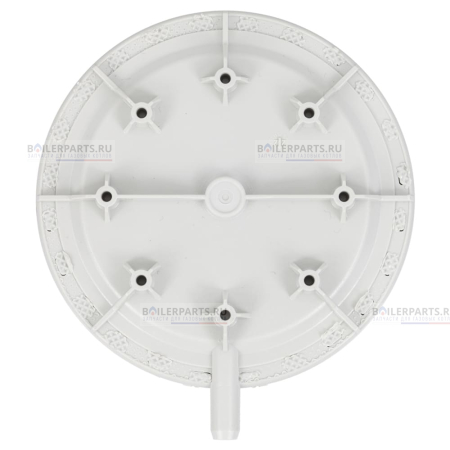

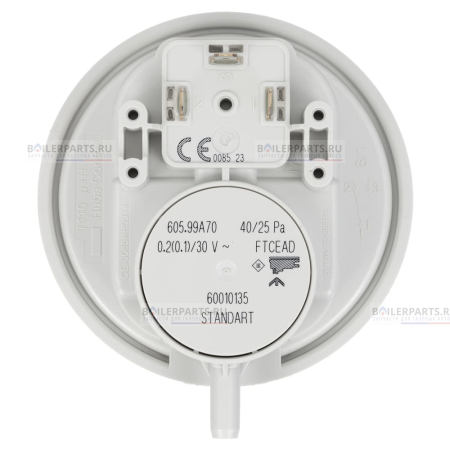

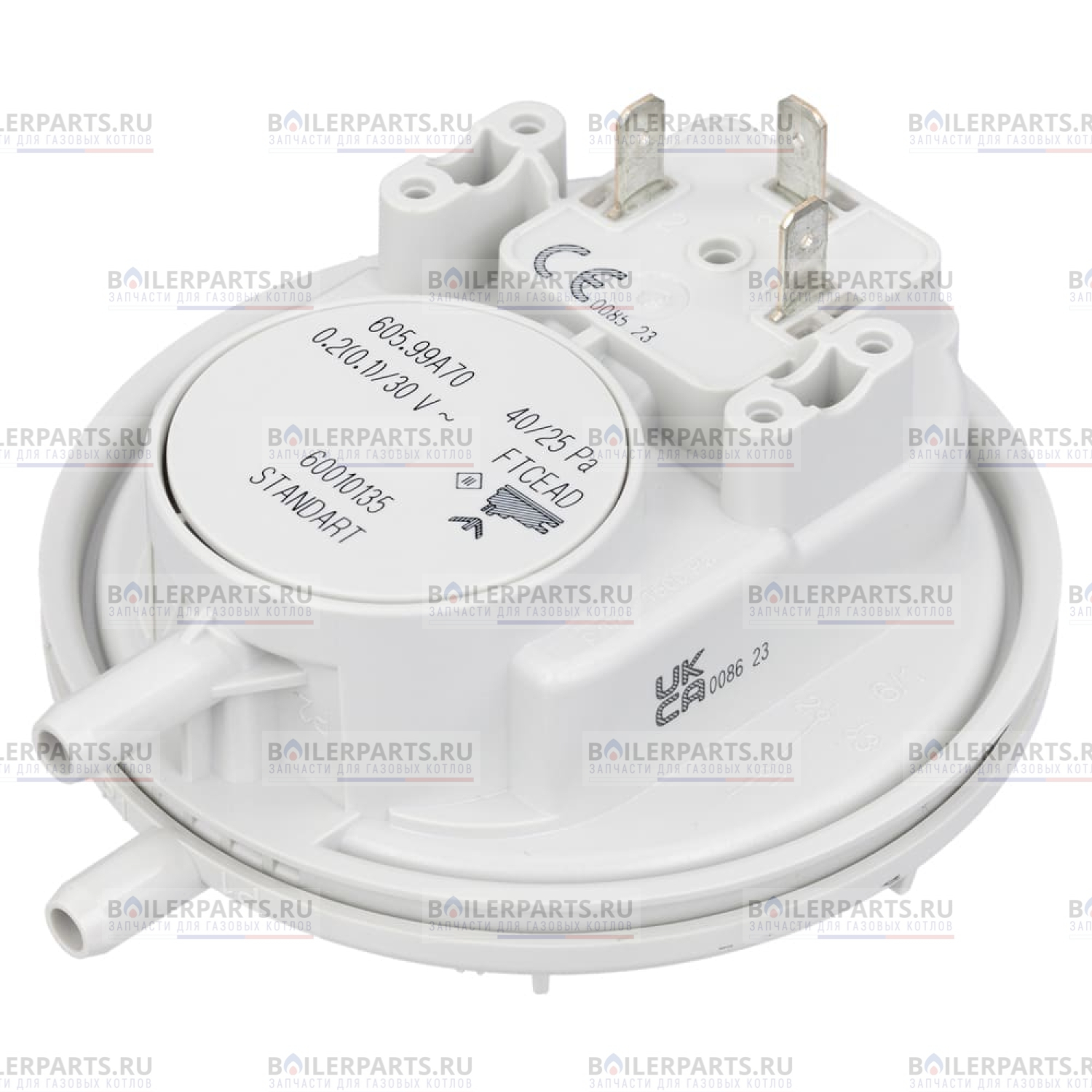

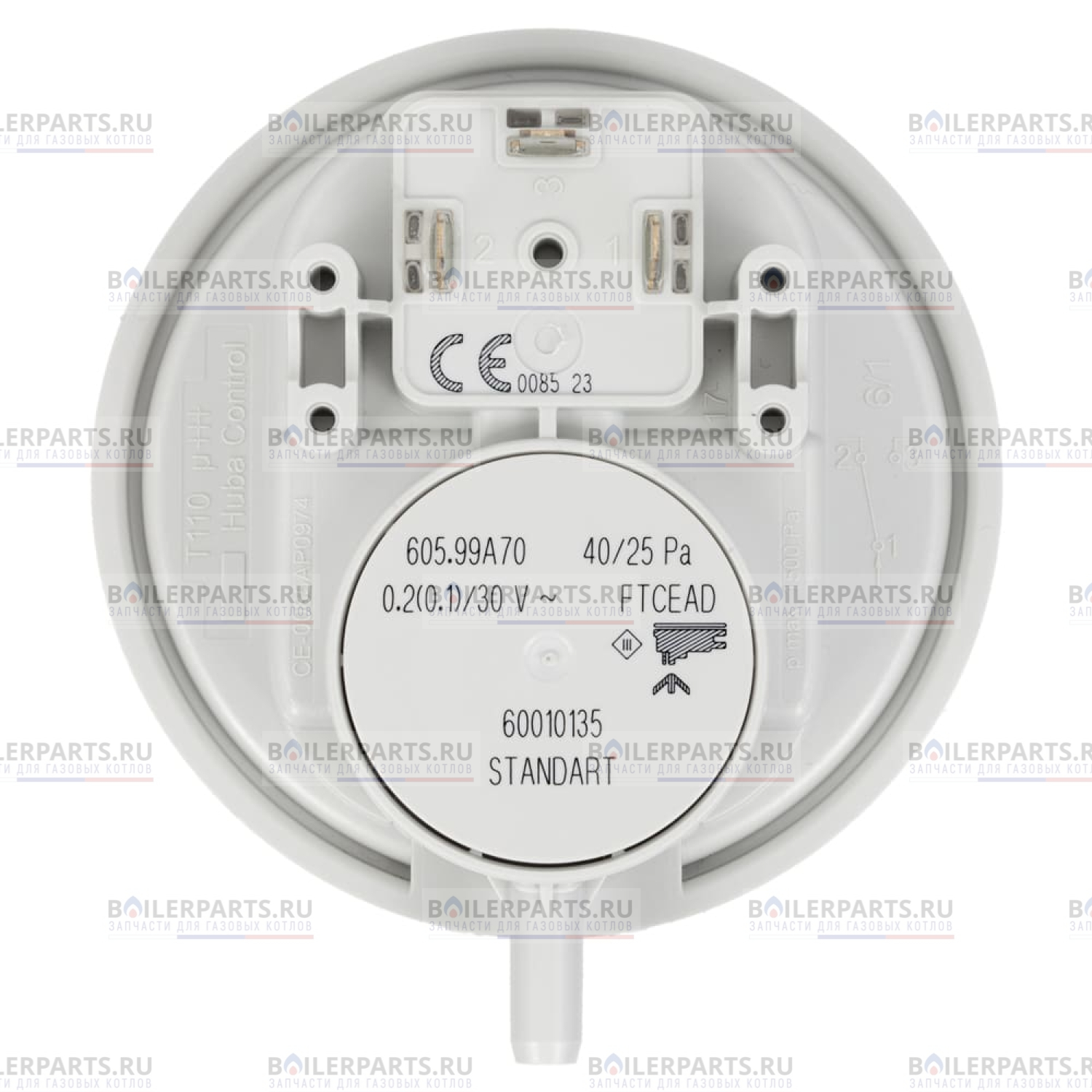

Реле давления (прессостат) 40/25 Pa для котлов Bosch/Buderus 87161567440
Прессостат (или дифференциальное реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления.
Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трехконтактный микропереключатель. Y-образная трубка служит для отвода конденсата.
В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.
Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микропереключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).
Устройство отрегулировано таким образом, что:
- при нормальном давлении приточного воздуха и продуктов горения, мембрана замыкает первую группу контактов, эта цепь включена в общую электрическую цепь всего котла – оборудование работает в штатном режиме, зажигается горелка и включается контроль пламени;
- при нарушенном дымоудалении, мембрана сдвигается от нормального положения под действием разрежения, замыкая другую группу контактов, активируя дежурный режим работы котла и выдавая сообщение об аварии.
Устанавливается на следующие модели котлов:
- Bosch Gaz 6000W WBN6000-24 C RN;
- Bosch Gaz 6000W WBN6000-24 H RN;
- Buderus Logamax U072-24;
- Buderus Logamax U072-24K.
Технические характеристики:
- заводская установка: 0,36/0,20 mbar;
- максимальное рабочее давление: 15-50 mbar;
- соединительный ниппель импульсного шланга: Ø6,2 X 10,6 мм;
- 2 контактов электроподключение;
- электроподключение Faston: 6,3х0,8 мм;
- 4 отверстия для фиксации кабелей: Ø2,2 X 7 мм.
Производитель: Bosch/Buderus
Тип товара: Прессостат, реле давления воздуха
Завод производитель имеет право менять конструкцию Реле давления (прессостата) 40/25 Pa для котлов Bosch/Buderus 87161567440 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
