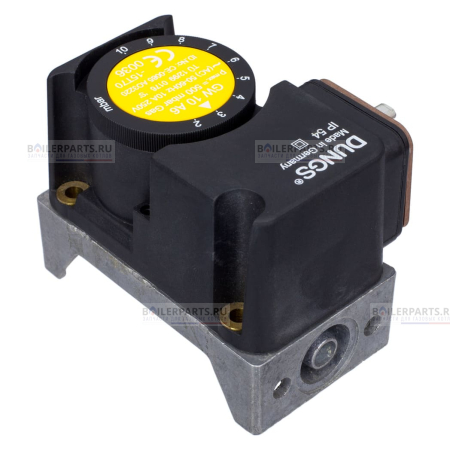

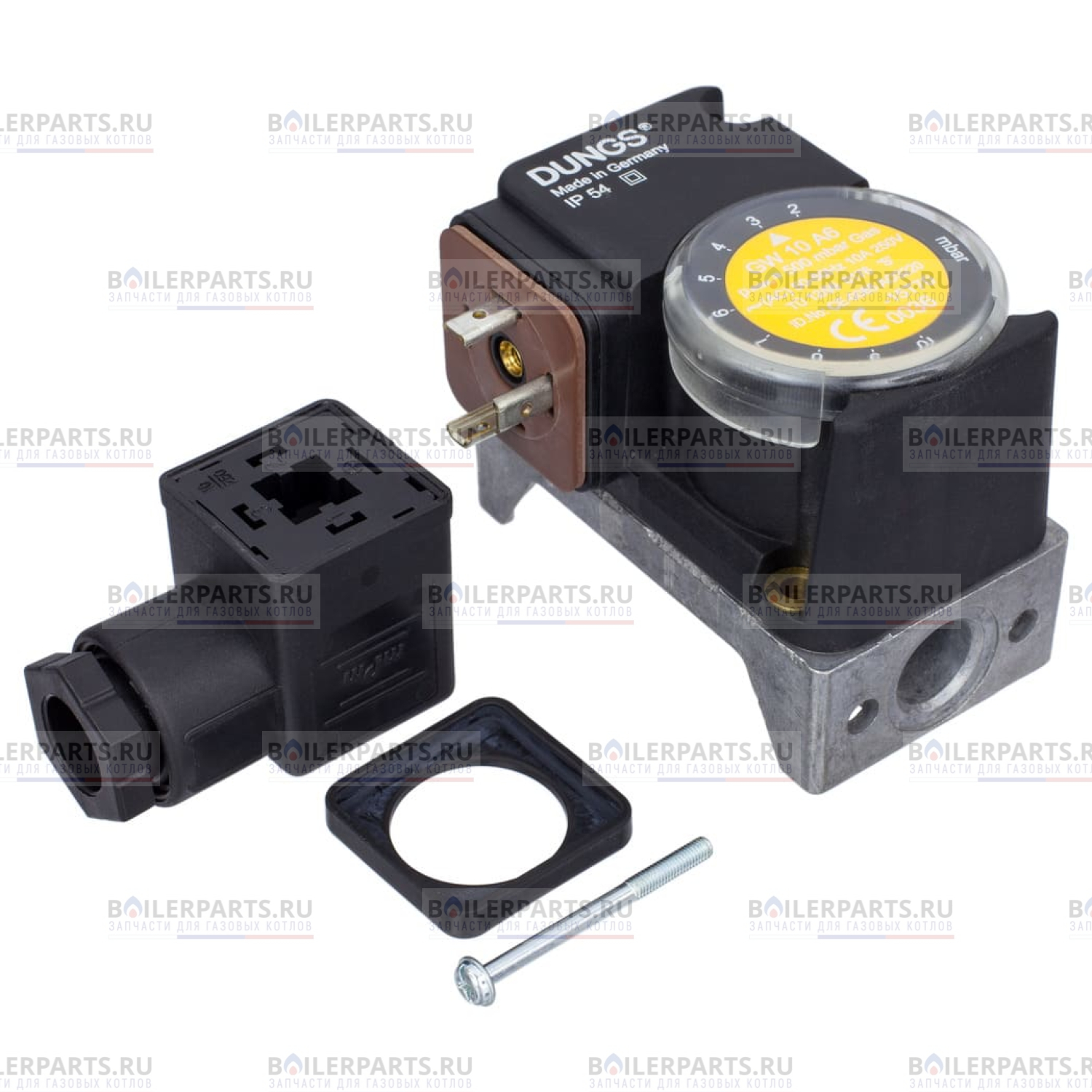

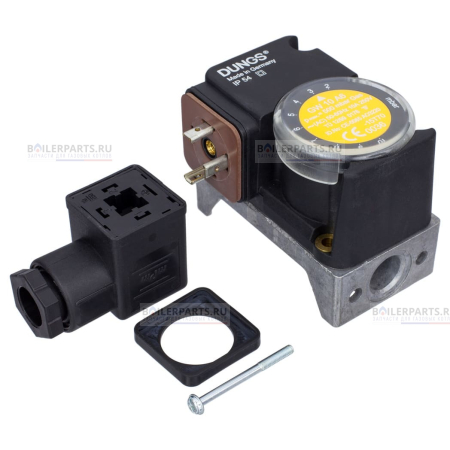

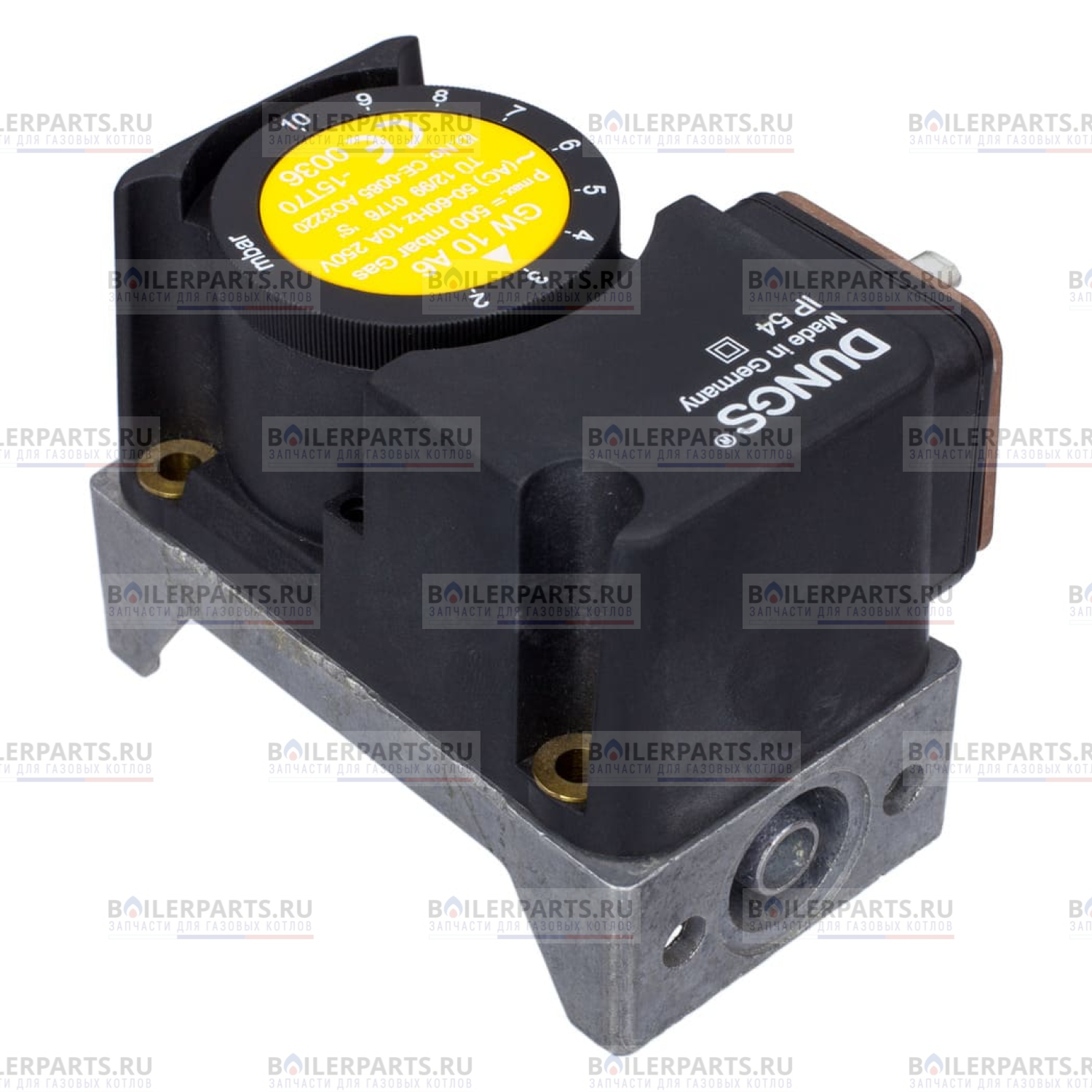

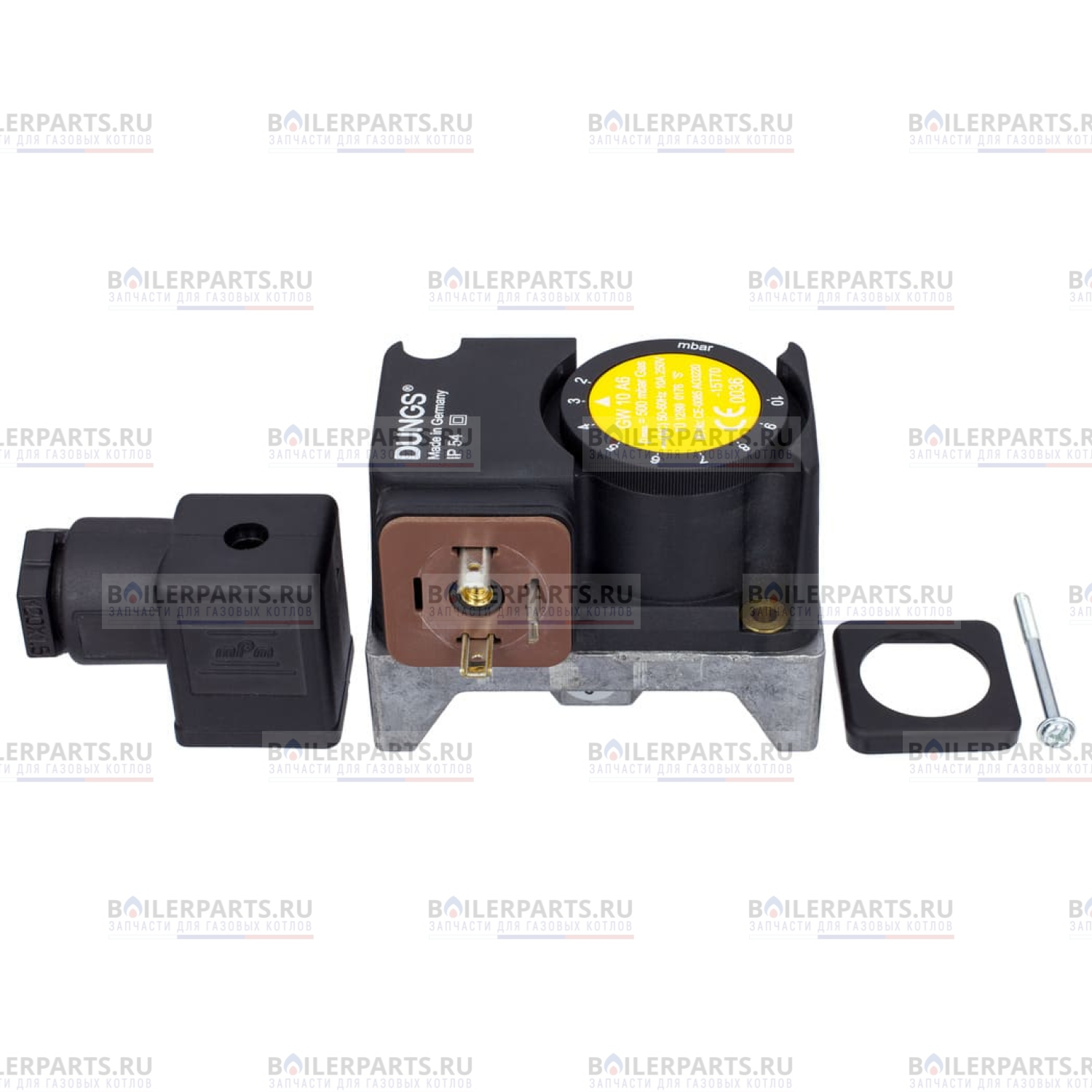

Реле давления Dungs GW 10 А6 для котлов Baltur 0005040237
Регулируемое компактное реле давления Dungs GW 10 А6 для контроля величины избыточного давления газа/воздуха.
Служит для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное.

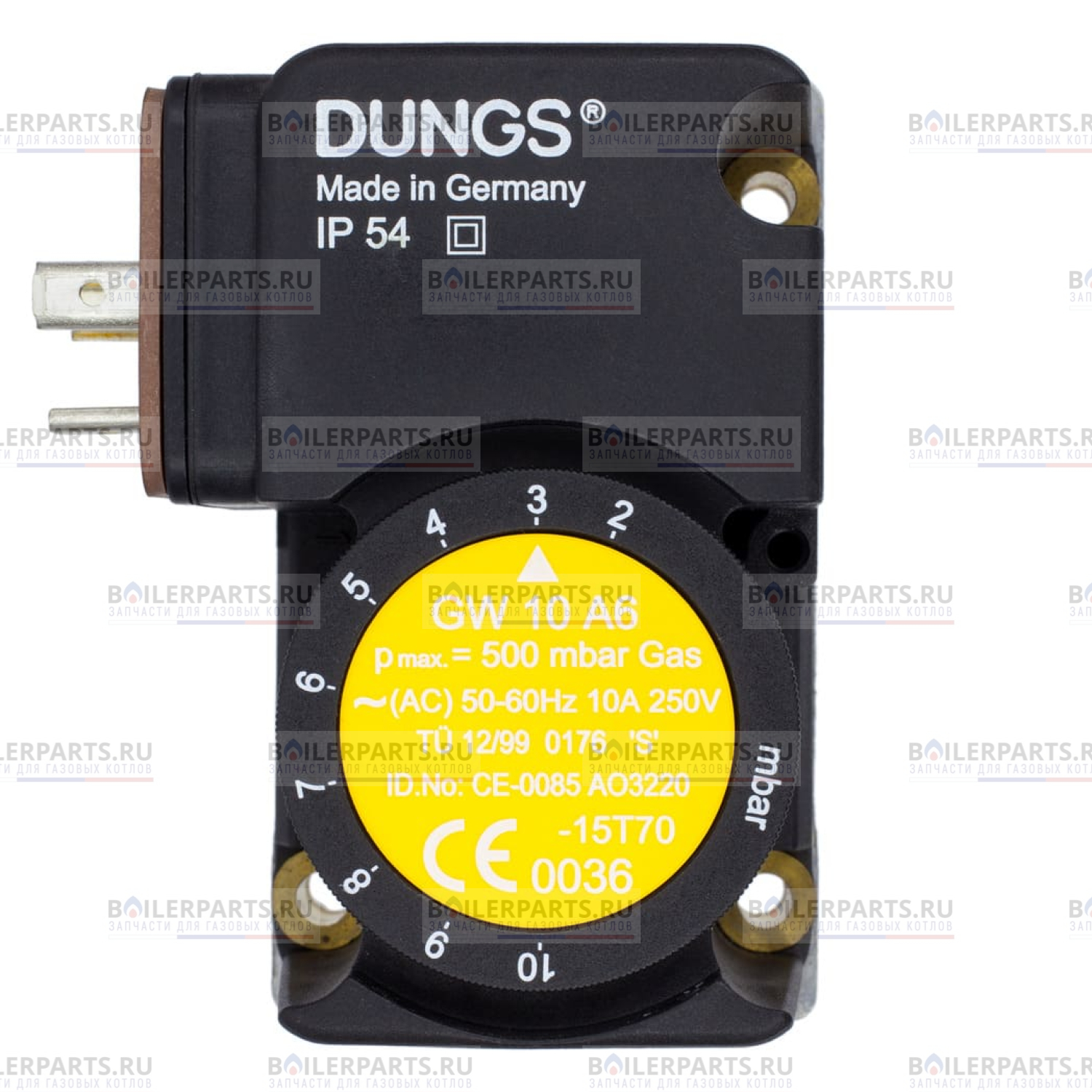

Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного колесика со шкалой.
В металлический корпус изделия также встроен измерительный штуцер.
Применение:
- Используется для контроля давления в топочных агрегатах, вентиляционных установках и установках для кондиционирования воздуха.
- Может применяться для газов семейств 1, 2, 3 и прочих нейтральных газообразных сред.
- Применение данного реле особенно актуально для создания цепи безаварийного выключения газового котла при падении давления в подающей к котлу газ магистрали.
Принцип действия:
- Реле давления работает по простому принципу в диапазоне избыточного давления.
- При повышении или понижении давления газа, за границу допустимого показания, реле выключает или включает электрическую цепь питания котла. Например, в случае внештатной ситуации, при отсутствии владельца оборудования или обслуживающего персонала, такая опция дает возможность автономного запуска котла без принудительного включения.
- Для работы реле не требуется вспомогательной энергии.
- Включение GW 10 A6 характеризуется коротким временем срабатывания при отклонении значения давления.
Технические данные Dungs GW 10 A6:
- Перепад давления переключения ∆р (мбар): ≤ 1;
- Электрическое соединение: Штекер прибора Dungs арт.210318.
Соединение для подачи давления:
- По центру на корпусе снизу G1/4 – ВР. по ISO 228.
Измерительное соединение:
- В металлический корпус встроен штуцер для измерения давления ∅ 9.
Температурный диапазон:
- Температура рабочей среды от -15 °C до + 70 °C;
- Температура хранения от -30 °C до + 80 °C.
Напряжение при переключении:
- Переменный эффективный ток мин. 24 В макс. 250В;
- Постоянный ток мин. 24 В макс. 48 В.
Ток при переключении:
- Перем. эфф. ток 6 А при cos ϕ 1;
- Перем. эфф. ток 3 А при cos ϕ 0,6;
- Перем. эфф. ток мин. 0,02;
- Пост. ток мин. 0,02 А;
- Пост. ток макс. 1 А.
Диапазон регулирования:
- ± 15 % отклонение от точки переключения относительно заданного значения, настройка при падающем давлении, мембрана в вертикальном положении;
- Конструкция: Ag-G3-MS9-V0;
- Размеры L x H x S (мм): 73х58,4х43.
Материал узлов:
- Корпус реле - Алюминий, литье под давлением;
- Корпус крышки с шкалой: Высокопрочный пластик;
- Переключатель - Полиамид;
- Мембрана - НБК;
- Контакт переключения - Серебро высокой чистоты (Ag).
Устанавливается на модели котлов:
- Baltur
- Elco
Производитель: Dungs
Тип товара: Реле давления воздуха
Завод производитель имеет право менять конструкцию Реле давления Dungs GW 10 А6 для котлов Baltur 0005040237 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
