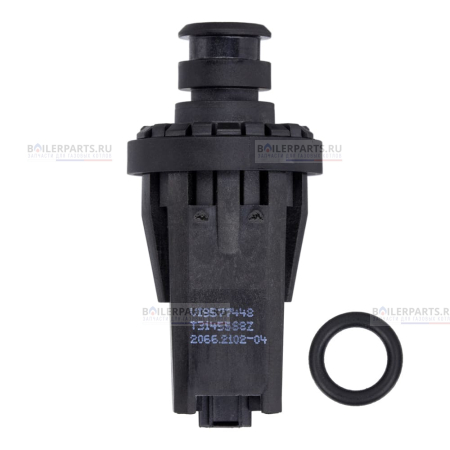

Датчик давления воды для котлов Protherm 0020023216
Датчик давления предназначен для контроля давления теплоносителя в системе за счет расположенного внутри магнита с разной полярностью, датчика Холла и подпружиненной мембраны, через которую создается усилия для преобразования в показатели давления.
Принцип работы:
- Давление теплоносителя в контуре отопления изменяет объем мембраны, которая давит на магнит. Напротив магнита расположен датчик Холла, который из-за изменения интенсивности магнитного поля изменяет напряжение, которое потом поступает на плату управления котла. Изменение магнитного поля происходит в зависимости от расстояния между зондом Холла и магнитом.
- В случае недостаточного количества теплоносителя в контуре отопления, когда давление опускается ниже 0.4 Бар, датчик давления передает информацию на плату управления и она выключает котел из работы. При этом на дисплее появится код ошибки F.22.
- Котел переходит в режим блокировки, когда горелка не разжигается и отключается циркуляционный насос.
- В случае подпитки контура отопления до минимального давления 0,7 Бар и далее до рабочего давления, которое находится в диапазоне от 1 до 2 Бар, котел выйдет из режима блокировки, включит циркуляционный насос и в случае необходимости нагрева горячей воды или отопления начнет цикл розжига горелки.
Устанавливается на следующие модели котлов:
- Protherm Леопард 24 BOV/ BTVR 15;
- Protherm Леопард 24 BOVR/ BTVR 17;
- Protherm Пантера 24 KTVR/ KTOR/ KOO/ KOV 15;
- Protherm Пантера 12 KTO/ KOO 15;
- Protherm Пантера 24 KTOR/ KOOR/ KOVR/ KTVR 17;
- Protherm Пантера 12 KOO 17;
- Protherm Пантера 28 KTV 17;
- Protherm Пантера 24 KKV/ KOO/ KOV/ KTV 18;
- Protherm Пантера 28 KKV 18;
- Protherm Гепард 23 MOV/ MTV 19;
- Protherm Пантера 25 KOV/ KTV 19;
- Protherm Пантера 30 KTV 19;
- Protherm Пантера 12 KOO/ KTO 19;
- Protherm Пантера 25 KOO/ KTO 19;
- Protherm Рысь 23 BOVE/ BTVE;
- Protherm Ягуар 11/ 24 JTV;
- Protherm Скат 6….28 кВт K13;
- Protherm Тигр 24 KZT/ KOZ 17;
- Protherm Тигр 12 KZT/ KOZ 17.
Производитель: Protherm
Тип товара: Реле (датчики) давления воды
Завод производитель имеет право менять конструкцию Датчика давления воды для котлов Protherm 0020023216 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
