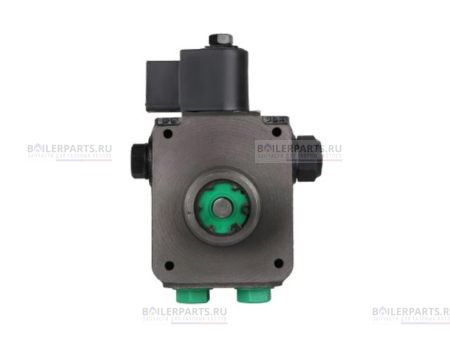

Насос Suntec AL 35 C 9528 6P 0700 для горелки Ecoflam 13015167
Насос разработан для оснащения одноступенчатых дизельных горелок. В заводской сборке готов к монтажу в систему с обратной линией, но также может использоваться для однотрубного подключения при замене байпасной заглушки на глухую пробку. Оснащен регулирующим давление клапаном и электромагнитным клапаном с запирающей функцией.
Конструкция насоса
В состав самовсасывающего насоса входит шестеренчатый механизм, вал привода, выходы для подключения к линии форсунки, всасывающей и обратной трубе, порты манометра и вакуумметра, электромагнитный и регулирующий давление клапаны, сетчатый фильтр. Конструкция соответствует стандарту пыле-, влагозащиты IP54.
Особенности и параметры:
- серия с электромагнитным блокировочным клапаном с функцией запирания потока;
- диапазон давления на форсунку 8-15 бар, заводская настройка – 9 бар;
- для однотрубных и двухтрубных систем;
- вязкость перекачиваемого топлива 2-12 сСт;
- применение в горелках с одноступенчатым регулированием мощности;
- электромагнитный клапан в линии форсунки с быстрым срабатыванием;
- максимальная температура топлива в насосе +60 °C;
- производительность – 40 л/ч при настройке на 11 бар и вязкости 5 сСт;
- сетчатый фильтр на входе потока, размер отверстий от 150 мкм, площадь – 6 см²;
- стандартная втулочная посадка ∅32 мм;
- без соединительного кабеля в комплекте;
- любое монтажное положение (не допускать нагрузку на ось);
- входящее/ исходящее давление – максимум 2 бар;
- автоматический вывод воздуха при двухтрубном подключении.
Принцип действия насоса Ecoflam AL
Зубчатый механизм, состоящий из пары износостойких шестерней, при вращении рабочего вала всасывает топливо из ёмкости и перемещает на электромагнитный нормально-закрытый клапан, а затем на линию форсунки. Клапан, регулирующий давление, служит для слива лишнего топлива. Не прошедшее на форсунку топливо возвращается через обратную линию или в трубу всасывания в зависимости от конфигурации системы.
Устанавливается на следующие модели:
- Ecoflam
Производитель: Suntec
Тип товара: Циркуляционные насосы
Завод производитель имеет право менять конструкцию Насоса Suntec AL 35 C 9528 6P 0700 для горелки Ecoflam 13015167 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
