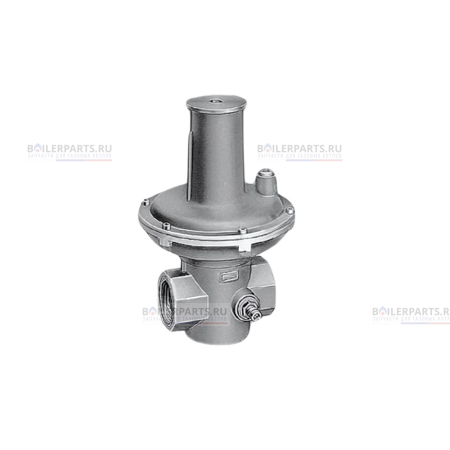

Предохранительно-сбросной клапан предназначен для сброса газа, в случае кратковременного повышения давления газа сверх установленного значения.
Предохранительно-сбросной клапан применяется для устранения:
- кратковременных скачков давления в регулирующей арматуре, особенно перед горелками, чтобы избежать нежелательного срабатывания предохранительно-запорного клапана.
- достаточно резкого повышения давления при возникновении утечки газа, вследствие неплотно закрывающихся приборов регулирования давления газа.
Обязателен для всех установок регулирования давления газа с входным давлением > 100 мбар вместе с VSAV в соответствии с требованиями G 490 и G 491. Предназначены для работы с техническими горючими газами по DVGW G 260/I, а также для биогаза и газа, получаемого при переработке мусора.
Исполнение:
- Корпус: алюминий
- Мембрана: пербунан
- Седло клапана: алюминий
- Стержень: алюминий
- Тарелка: алюминий
- Уплотнение: NBR
Характеристики:
- Для газовых сред;
- Испытаны и сертифицированы по EG_Baumuster;
- Одноходовой клапан с подпружиненным измерительным механизмом;
- Соответствует требованиям DIN 3381 и DVGW. В серийном исполнении имеется один измерительный штуцер.
Принцип работы:
- Предохранительно-сбросной клапан, если давление ниже настроенного, усилием пружины находится в закрытом состоянии.
- Газ проходит свободно в пространство под рабочую мембрану. Если давление на входе достигает давления, установленного запирающей пружиной, мембрана поднимает тарелку клапана от седла.
- Предохранительный клапан безопасности открывается и газ идет на выход. Если давление на входе уменьшилось из-за сброса газа, клапан закрывается. Для замера входного давления можно использовать штуцер.
- Предохранительно-сбросной клапан для сброса давления во время его кратковременного превышения с целью предотвращения несанкционированных срабатываний предохранительно-запорного клапана.
Монтажное положение:
- При давлении срабатывании до 100 мбар корпус пружины должен быть направлен вверх, при других условиях произвольно. Возможно изменение сбросного давления за счёт замены пружины.

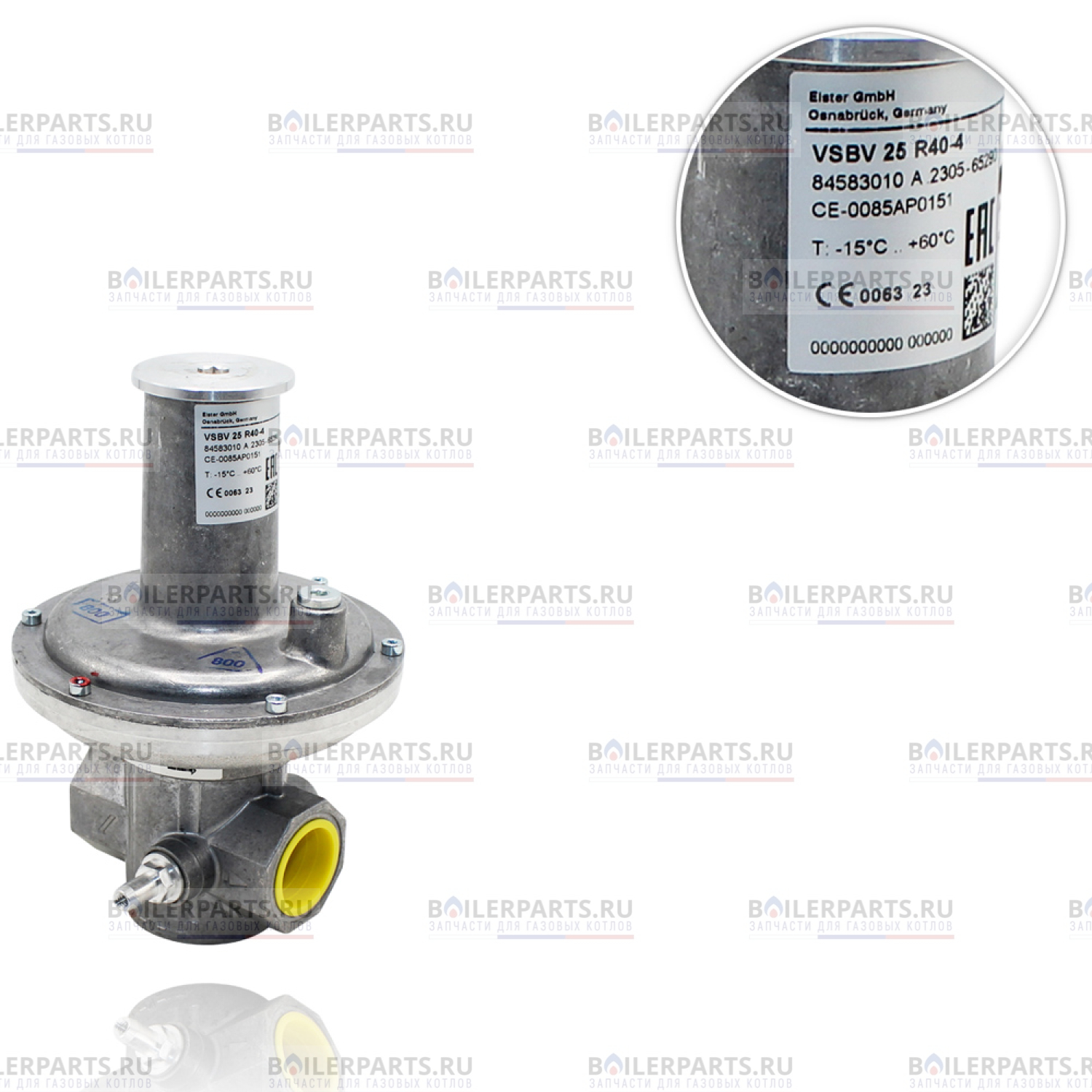

Производитель: Kromschroder
Тип товара: Электромагнитные клапаны
Завод производитель имеет право менять конструкцию Предохранительно-сбросного клапана VSBV 25R40-4Z Kromschroder 84583011 без согласования с заказчиком или владельцем оборудования, менять их внешний вид, конфигурацию и упаковку, что не влияет на их функциональные способности и на работу газового оборудования.
Гарантийный срок 6 месяцев.
